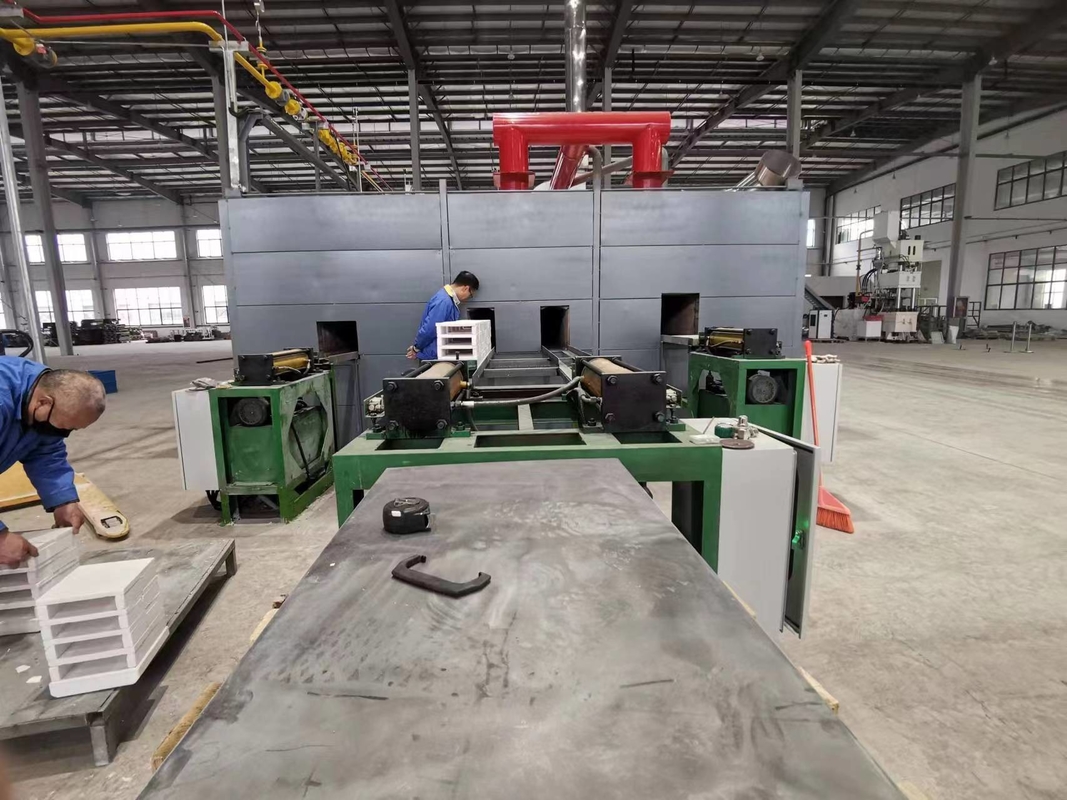

Push Plate Kiln untuk Sintering Komponen Elektronik: Tepat dan Dapat Diandalkan
1. Ringkasan Singkat
Dalam bidang manufaktur elektronik modern, tungku plat push telah muncul sebagai alat yang sangat diperlukan untuk sintering komponen elektronik. Sintering is a crucial process in which powdered or compacted materials are heated to a temperature below their melting point to enhance their physical and mechanical properties through particle bonding.
Tungku plat push, juga dikenal sebagai tungku jenis pusher, beroperasi pada prinsip aliran terus menerus.sering dalam bentuk keripik kecil, kondensator, resistor, atau substrat keramik dengan bahan yang terdeposit, ditempatkan pada lempeng dorong yang dirancang khusus.Piring dorong ini kemudian secara bertahap didorong melalui tungku dengan mekanisme dorong mekanis.
Atmosfer di dalam tungku juga merupakan faktor penting. Tergantung pada sifat komponen elektronik dan proses sintering, tungku dapat diisi dengan gas yang berbeda.dalam beberapa kasus, gas inert seperti nitrogen atau argon digunakan untuk mencegah oksidasi komponen selama sintering.gas pengurangan seperti hidrogen dapat dimasukkan untuk memfasilitasi reaksi kimia tertentu yang bermanfaat untuk proses sintering.
Desain dan pengoperasian tungku papan dorong sangat otomatis. Sistem kontrol canggih digunakan untuk memantau dan menyesuaikan parameter seperti suhu, kecepatan dorong,dan aliran gas dalam waktu nyataOtomatisasi ini tidak hanya memastikan hasil sintering yang konsisten dan dapat diandalkan tetapi juga secara signifikan meningkatkan efisiensi produksi, membuatnya cocok untuk manufaktur elektronik skala besar.
2. Fitur
2.1 Pengendalian suhu yang tepat
Salah satu fitur yang paling menonjol dari tungku plat push untuk sintering komponen elektronik adalah kemampuannya untuk menyediakan kontrol suhu yang sangat tepat.Sistem pemanas multi-zona memungkinkan untuk membuat profil suhu yang kompleksKeakuratan suhu dalam ± 1 ° C dapat dicapai di banyak tungku push plate modern.Keakuratan ini sangat penting karena bahkan variasi suhu kecil dapat memiliki dampak yang signifikan pada kualitas dan kinerja komponen elektronikMisalnya, dalam sintering kapasitor keramik, suhu yang salah selama proses sintering dapat menyebabkan nilai kapasitansi yang tidak konsisten,yang tidak dapat diterima dalam sirkuit elektronik kinerja tinggi.
2.2 Lingkungan pemanasan yang stabil
Desain tungku papan dorong memastikan lingkungan pemanasan yang stabil. Bahan isolasi yang digunakan di dinding tungku berkualitas tinggi, meminimalkan kehilangan panas ke lingkungan sekitar.Ini tidak hanya membantu dalam menjaga suhu yang konsisten di dalam tungku tetapi juga berkontribusi pada efisiensi energiDistribusi panas yang seragam di dalam ruang tungku, dicapai melalui pengaturan yang cermat dari elemen pemanas,memastikan bahwa semua komponen elektronik pada lempeng dorong dikenakan kondisi suhu yang sama selama sinteringHal ini penting untuk memproduksi komponen dengan sifat yang konsisten, yang merupakan persyaratan utama dalam industri elektronik.
2.3 Dorongan halus - Gerakan lempeng
Mekanisme dorongan mekanis dari tungku plat dorongan dirancang untuk memberikan gerakan lembab dan konsisten dari plat dorongan.Hal ini penting karena berhenti tiba-tiba atau gerakan yang bergetar dapat menyebabkan salah selaras komponen elektronik pada pelat atau bahkan merusak komponen halusGerakan yang mulus memastikan bahwa komponen bergerak melalui zona pemanasan dengan kecepatan konstan, mengikuti profil suhu-waktu yang telah ditentukan secara akurat.gerakan push-plat dapat disesuaikan sesuai dengan proses sintering yang berbedaMisalnya, untuk komponen yang membutuhkan waktu tinggal yang lebih lama pada suhu tertentu, kecepatan mendorong dapat diperlambat.
2.4 Atmosfir yang dapat disesuaikan
Seperti yang disebutkan sebelumnya, tungku plat push dapat dilengkapi dengan sistem untuk mengontrol atmosfer di dalam tungku.Produsen dapat memilih dari berbagai gas atau campuran gas tergantung pada persyaratan khusus komponen elektronik yang disinter.Misalnya, dalam sintering beberapa komponen elektronik berbasis logam, atmosfer pengurangan diperlukan untuk mencegah oksidasi dan mempromosikan reaksi kimia yang diinginkan.Kemampuan untuk mengontrol dengan tepat laju aliran gas dan komposisi semakin meningkatkan fleksibilitas tungku, memungkinkan untuk mengoptimalkan proses sintering untuk berbagai jenis komponen elektronik.
2.5 Kapasitas Produksi Tinggi
Operasi aliran terus-menerus dari tungku push plate membuatnya sangat cocok untuk produksi volume tinggi.dan sebagai satu batch komponen bergerak melalui tungku, batch lain dapat dimuat di area muat. Ini menghasilkan throughput yang tinggi, yang penting untuk memenuhi permintaan skala besar industri elektronik.operasi otomatis tungku mengurangi kebutuhan intervensi manual, meningkatkan efisiensi produksi dan mengurangi risiko cacat yang terkait dengan kesalahan manusia pada komponen yang disinter.
3. Aplikasi
3.1 Sintering Keramik Kondensator
Kondensator keramik banyak digunakan dalam sirkuit elektronik karena kemampuan mereka untuk menyimpan dan melepaskan energi listrik.Kondensator keramik biasanya terbuat dari campuran bubuk keramik dan aditif lainnyaSelama sintering, partikel keramik ikatan bersama, membentuk struktur padat dan homogen.
Kontrol suhu yang tepat dari tungku lempeng dorong sangat penting untuk mencapai sifat dielektrik yang diinginkan dari kapasitor keramik.dllDengan mengontrol dengan cermat profil suhu di tungku,produsen dapat memastikan bahwa kapasitor keramik sinter memenuhi persyaratan iniMisalnya, suhu sintering untuk kapasitor keramik X7R biasanya dalam kisaran 1200 - 1300 °C.Sistem pemanasan multi-zona dari tungku push plate memungkinkan ramp pemanasan yang lambat dan terkendali - sampai suhu ini, diikuti oleh waktu tinggal pada suhu puncak untuk memastikan sintering lengkap.Lingkungan pemanasan yang stabil dan gerakan lempeng yang mulus mencegah retakan atau deformasi kapasitor selama proses sintering, menghasilkan produk berkualitas tinggi dengan nilai kapasitansi yang konsisten.
3.2 Sintering Resistor
Resistor adalah komponen elektronik dasar lainnya, dan tungku push plate memainkan peran penting dalam produksinya.karbon - filmDalam kasus resistor film tebal, yang banyak digunakan dalam sirkuit mikro hibrida,proses sintering dalam tungku lempeng ditekan digunakan untuk mengeraskan dan mengentalkan material resistor.
Bahan resistor, yang biasanya merupakan campuran partikel konduktif, pengikat kaca, dan aditif lainnya, dicetak layar pada substrat keramik.Oven push plate kemudian digunakan untuk memanaskan substrat dengan bahan resistor cetakProfil suhu di tungku dirancang dengan hati-hati untuk terlebih dahulu menguap pelarut dalam pasta resistor dan kemudian mengeras bahan yang tersisa.Kontrol suhu yang tepat memastikan bahwa partikel konduktif membentuk jalur konduktif yang stabil dan seragam di dalam resistorAtmosfer yang dapat disesuaikan di tungku juga dapat digunakan untuk mencegah oksidasi partikel konduktif berbasis logam selama sintering.Hal ini menghasilkan resistor dengan nilai resistensi yang akurat dan toleransi rendah, yang penting untuk sirkuit elektronik presisi tinggi.
3.3 Sintering Induktor
Induktor digunakan dalam sirkuit elektronik untuk menyimpan energi dalam medan magnet.tungku push plate digunakan untuk sinteringInduktor ferrit dibuat dengan menekan bubuk ferrit ke bentuk yang diinginkan dan kemudian mengeraskannya untuk meningkatkan kepadatan dan sifat magnetiknya.
Proses sintering di tungku lempeng dorong dikendalikan dengan hati-hati untuk mengoptimalkan permeabilitas magnetik dan saturasi magnetisasi dari bahan ferrit.Profil suhu di tungku dirancang untuk mempromosikan pertumbuhan butiran magnetik dalam struktur ferritSistem pemanasan multi-zona memungkinkan siklus pemanasan dan pendinginan yang terkontrol, yang penting untuk mencapai sifat magnetik yang diinginkan.Suhu meningkat secara bertahap ke nilai puncak, biasanya sekitar 1000 - 1300 ° C tergantung pada jenis bahan ferrit.Suhu dikontrol dengan hati-hati untuk mencegah pembentukan fase atau tekanan yang tidak diinginkan dalam struktur ferit. Lingkungan pemanasan yang stabil dan gerakan lempeng push-plat memastikan bahwa induktor sinter secara seragam, menghasilkan nilai induktansi yang konsisten dan kinerja berkualitas tinggi.
3.4 Sintering substrat sirkuit terpadu
Substrat sirkuit terintegrasi (IC) adalah platform di mana chip IC dipasang. Substrat ini biasanya terbuat dari bahan keramik, seperti alumina atau aluminium nitrida.Tungku push plate digunakan untuk mengeras substrat keramik ini untuk mencapai sifat mekanik dan listrik yang diperlukan.
Selama proses sintering, bubuk keramik pertama kali dibentuk menjadi bentuk yang diinginkan, seringkali melalui proses seperti menekan atau cetakan injeksi.Tungku papan push kemudian digunakan untuk memanaskan substrat hijau (tidak sinter)Kontrol suhu yang tepat sangat penting untuk memastikan bahwa substrat keramik memiliki kepadatan yang seragam dan permukaan yang halus.Permukaan yang halus sangat penting untuk ikatan yang tepat dari chip IC ke substratAtmosfer yang dapat disesuaikan di dalam tungku dapat digunakan untuk mencegah oksidasi bahan keramik dan untuk mengontrol komposisi kimia permukaan.kapasitas produksi yang tinggi dari tungku papan push memungkinkan untuk produksi massal substrat IC, memenuhi permintaan skala besar dari industri semikonduktor.
3.5 Sintering dari bahan kemasan elektronik
Bahan kemasan elektronik, seperti kemasan keramik atau komposit logam-keramik, juga disinter menggunakan tungku push plate.menyediakan dukungan mekanik dan isolasi listrik.
Dalam kasus kemasan keramik, proses sintering di tungku plat push digunakan untuk mengentalkan bahan keramik dan meningkatkan kekuatan mekaniknya.Profil suhu dirancang dengan hati-hati untuk memastikan bahwa paket memiliki dimensi dan toleransi yang tepat setelah sinteringUntuk komposit logam-keramik, proses sintering di tungku digunakan untuk mengikat fase logam dan keramik bersama-sama.Atmosfer yang dapat disesuaikan dapat digunakan untuk mengontrol reaksi antarmuka antara logam dan keramik, yang menghasilkan ikatan yang kuat dan dapat diandalkan. Kapasitas produksi yang tinggi dari tungku plat push memungkinkan produksi yang efisien dari sejumlah besar bahan kemasan elektronik,yang penting untuk produksi perangkat elektronik dalam volume tinggi.
4. FAQ
4.1 Apa rentang suhu khas untuk sintering komponen elektronik dalam tungku push plate?
Rentang suhu bervariasi tergantung pada jenis komponen elektronik dan bahan yang digunakan.suhu sintering dapat berkisar dari 1000 - 1300°CUntuk beberapa komponen atau bahan berbasis logam dengan titik leleh yang lebih rendah, suhu sintering mungkin berada dalam kisaran 500 - 900 °C.
4.2 Bagaimana atmosfer di tungku papan dorong mempengaruhi proses sintering?
Atmosfer di tungku dapat memiliki dampak yang signifikan pada proses sintering. Gas inert seperti nitrogen atau argon digunakan untuk mencegah oksidasi komponen.Gas pengurangan seperti hidrogen dapat digunakan untuk mempromosikan reaksi kimia tertentuAtmosfer yang salah dapat menyebabkan oksidasi, kontaminasi, atau reaksi kimia yang salah,yang dapat menurunkan kualitas komponen sinter.
4.3 Bisakah tungku plat push digunakan untuk mengeraskan berbagai jenis komponen elektronik secara bersamaan?
Dalam beberapa kasus, mungkin untuk mengeraskan berbagai jenis komponen elektronik secara bersamaan dalam tungku push plate,asalkan profil suhu sintering dan persyaratan atmosfer mereka serupaNamun, jika persyaratan yang berbeda secara signifikan, itu tidak disarankan karena dapat menyebabkan hasil sintering sub-optimal untuk satu atau lebih jenis komponen.
4.4 Seberapa sering tungku push plate membutuhkan pemeliharaan?
Frekuensi pemeliharaan dari tungku papan dorong tergantung pada penggunaannya.memeriksa isolasi untuk kehilangan panas, dan memastikan operasi yang tepat dari mekanisme mendorong, harus dilakukan setidaknya sebulan sekali.biasanya setiap 3 - 6 bulan, untuk memastikan pembacaan suhu yang akurat.
4.5 Apa faktor-faktor utama yang dapat mempengaruhi kualitas komponen elektronik sinter di tungku push plate?
Faktor utama termasuk akurasi suhu, keseragaman suhu di dalam tungku, stabilitas gerakan lempeng dorong, komposisi dan laju aliran atmosfer di dalam tungku,dan kualitas bahan bakuSetiap penyimpangan dalam faktor-faktor ini dapat menyebabkan cacat pada komponen sinter, seperti sifat yang tidak konsisten, retak, atau komposisi kimia yang salah.
