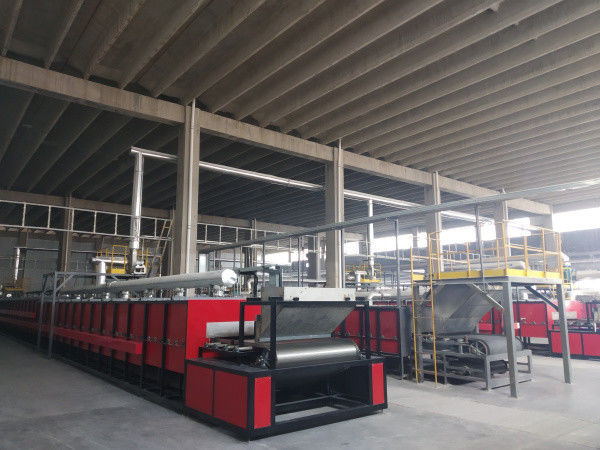

Kontrol otomatis Tungku Kontinyu Menghemat Energi Pemanasan Listrik

Oven sabuk mesh/oven terus menerus/pemanasan listrik/struktur rangka logam/pengendalian otomatis/penghematan energi/900°C

Gambaran Singkat

Rintasan mesh adalah tungku yang terus menerus, dengan sabuk mesh logam sebagai mode transmisi.dapat dibagi menjadi dua kategori: tungku gas dan tungku listrik.

Serangkaian rol baja tahan karat diatur di sepanjang panjang tungku, mendukung sabuk mesh logam, yang digerakkan oleh motor pengatur kecepatan;produk dapat ditempatkan langsung pada sabuk mesh untuk pengeringan atau penggorengan. sabuk mesh terbuat dari stainless steel dari bahan yang berbeda sesuai dengan suhu. Karena keterbatasan bahan logam,suhu penggunaan umum oven sabuk mesh kurang dari 900°C.

Sistem kontrol suhu dari oven sabuk mesh terdiri dari pengatur PID cerdas layar digital dan tiristor, membentuk sistem kontrol loop tertutup,yang dapat mewujudkan kontrol suhu otomatis dan tepatElemen pemanas mengadopsi lempeng pemanas keramik FEC atau batang pemanas keramik, dan sistem kontrol suhu mengadopsi pengontrol suhu program cerdas multi-tahap yang diimpor dari Jepang.Antarmuka komunikasi data dapat dikonfigurasi sesuai kebutuhan, regulasi kecepatan stepless frekuensi variabel, transmisi sabuk mesh baja tahan panas, dan konsep desain roda ketegangan sudut besar untuk memastikan transportasi produk yang lancar.

Sebagai peralatan termal untuk produksi terus menerus, sistem kerja oven sabuk mesh sangat bervariasi tergantung pada jenis bahan bakar, struktur oven, produk panggang, bentuk panggang, dll.Kualitasnya stabil dan dapat diandalkan, suhu tungku yang seragam, dan penghematan energi telah diakui oleh pelanggan.

Struktur

Seluruh set peralatan oven sabuk mesh terdiri dari tiga bagian: tubuh tungku, sistem transmisi sabuk mesh dan sistem kontrol suhu.

1Tubuh tungku terdiri dari bagian pakan, bagian pra-pengeboran, bagian sintering, bagian pendinginan lambat, bagian pendinginan air dan bagian pembuangan.

2. Sistem transmisi sabuk mesh terdiri dari sabuk mesh tahan suhu tinggi, perangkat transmisi, dll. Kecepatan berjalan oven sabuk mesh diatur oleh konverter frekuensi,dan perangkat pengukur kecepatan sabuk dengan layar digital mesh dikonfigurasi; kecepatan sabuk mesh dapat dibaca secara langsung.

3Sistem kontrol suhu terdiri dari termokopel.

Sistem kerja

Sebagai peralatan khusus untuk pemanggang pembawa katalis, sistem kerja tungku terutama mencakup fondasi tungku, struktur utama tungku, sistem transmisi sabuk mesh, sistem pemanas listrik,sistem sirkulasi udara panas, sistem pembuangan gas buang, sistem pendinginan, sistem kontrol otomatis, dll.

1Oven sabuk mesh mengadopsi struktur rangka logam, dan persyaratan untuk fondasi tidak tinggi, terutama kapasitas bantalan tanah dan persyaratan ketinggian.Persyaratan kapasitas bantalan tanah mencapai 8 ton/m2, dan situsnya datar. fondasi adalah beton tebal 300mm, dan tubuh tungku ditempatkan pada permukaan dasar beton.

2Kerangka logam mengadopsi unit struktural independen, yang dilas dengan tabung persegi panjang.Panjang setiap struktur unit adalah 2m, rangka kepala tungku adalah 1,5 m, dan rangka ekor tungku dihubungkan dengan baut.

3Sistem transmisi oven sabuk mesh terdiri dari sabuk mesh, roller, roller, tensioner, mekanisme koreksi penyimpangan dan mekanisme daya.Diameter penggulung sabuk mesh dan diameter poros tali harus dipilih secara wajar untuk memastikan bahwa kekuatan keseluruhan sabuk mesh dan ukuran celah memenuhi persyaratan desain.

4. tungku sabuk mesh mengadopsi pemanasan listrik. elemen pemanas listrik dibalut dengan nikel 80 kromium 20 kawat resistansi. elemen pemanas ini dapat diandalkan dan mudah dirawat.dapat diganti dalam keadaan panas tanpa menghentikan tungkuPada saat yang sama, untuk mencegah bahan pecah jatuh melalui celah sabuk mesh dari jatuh langsung pada elemen pemanasan resistansi,langkah-langkah perlindungan yang diperlukan diambil di atas elemen pemanasan resistansi.

5Kalsinasi pembawa katalis akan menghasilkan sejumlah gas buang.Dua cabang knalpot gas buang dipasang di bagian atas kepala tungku dari mesh sabuk tungku untuk buang gas buang dalam waktu.

6Oven sabuk mesh mengadopsi pendinginan ventilasi paksa untuk mengurangi suhu di dalam oven. pendinginan ventilasi paksa juga secara efektif memperpendek panjang bagian pendinginan oven.

7Selain kontrol konversi frekuensi penggerak sabuk mesh, sabuk mesh otomatis peregangan dan mekanisme koreksi penyimpangan otomatis disebutkan di atas,oven sabuk mesh juga menyadari kontrol otomatis suhu dan semua tekanan kipas.

Aplikasi

Oven sabuk mesh terutama cocok untuk keramik khusus, keramik struktural, keramik elektronik, keramik fungsional, bahan magnetik, bubuk elektronik, perangkat elektronik,Keramik sarang madu dan bidang lainnya;
